TE 5229912-1 کانکتور جایگزین، کیت کانکتور IDC D-Sub، پلاگ 50 پین، سیگنال، گام 2.16 میلی‌متر

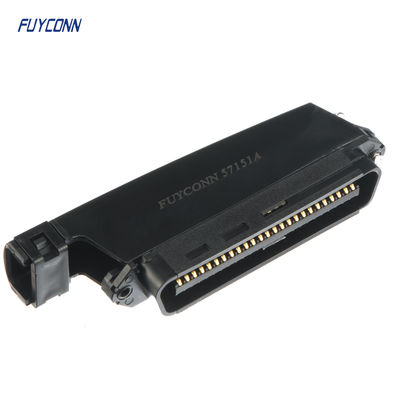

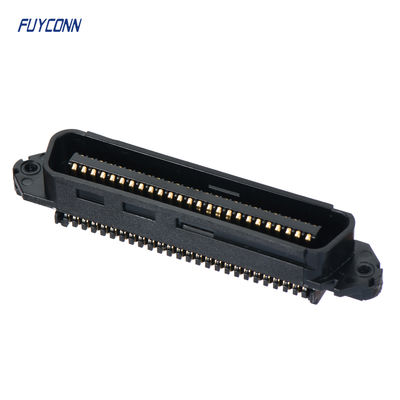

تصویر بزرگ : TE 5229912-1 کانکتور جایگزین، کیت کانکتور IDC D-Sub، پلاگ 50 پین، سیگنال، گام 2.16 میلی‌متر

جزئیات محصول:

محل منبع:	چین
نام تجاری:	FUYCONN
گواهی:	UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
شماره مدل:	FUY57151A

پرداخت:

مقدار حداقل تعداد سفارش:	10 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	سینی وکیوم + کارتن
زمان تحویل:	7-10 روز
شرایط پرداخت:	T/T ، Western Union یا PayPal
قابلیت ارائه:	1 میلیون در ماه

مخاطب

TE 5229912-1 کانکتور جایگزین، کیت کانکتور IDC D-Sub، پلاگ 50 پین، سیگنال، گام 2.16 میلی‌متر

شرح

نام محصول:	کانکتور Centronics 50 پین	خط تولید:	کانکتور قهرمان
تایپ کنید:	رابط IDC centronic	سبک اتصال:	وصل کردن
شماره ترمینال:	50 پین	جنس:	مرد
تعویض:	TE 5229912-1	ماده عایق:	PPO
زمین:	2.16 میلی متر
برجسته کردن:	کیت کانکتور IDC D-Sub,کانکتور پلاگ D-Sub 50 پین,کانکتور Centronics با گام 2.16 میلی‌متر , 50pos D-Sub plug connector , 2.16mm pitch Centronics connector

TE 5229912-1 کانکتور جایگزین، کیت کانکتور IDC D-Sub، دوشاخه 50 پین، سیگنال، فاصله 2.16 میلی متر

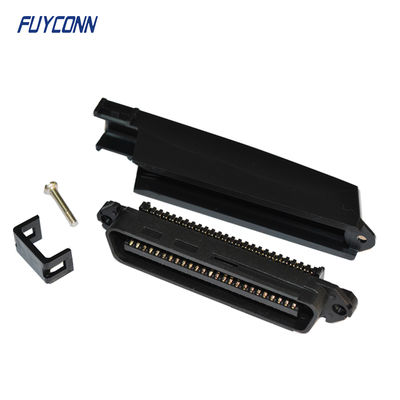

کیت کانکتور دوشاخه اتصال دهنده IDC D-sub CHAMP، برای کاربردهای کابل به کابل با خاتمه جرم جابجایی عایق (IDC) در نظر گرفته شده است. دارای فاصله مرکز به مرکز 2.16 میلی متر است و برای کاربرد مدار سیگنال استفاده می شود.

کانکتورهای D-Shaped یک اتصال الکتریکی را در یک پوسته فلزی که به شکل "D" ساخته شده است، ارائه می دهند.کانکتورهای D ما کانکتورهای پین و سوکت فشرده ای هستند که برای انتقال برق و سیگنال در تجهیزات ارتباطی، به ویژه در بسته های با چگالی بالا طراحی شده اند. این کانکتورها معمولاً برای اتصال مانیتورهای کامپیوتر به رایانه های شخصی و همچنین برای اتصال دستگاه های جانبی استفاده می شوند. کانکتورهای D-Shaped ما می توانند الزامات عملکردی سختگیرانه برنامه های تجاری و نظامی را برآورده کنند. ما کانکتورهای DB9 (کانکتور dsub 9 پین)، کانکتورهای DB15 (کانکتور dsub 15 پین) و DB25 (کانکتور dsub 25 پین) را تولید می کنیم. کانکتورهای D-Shaped ما به عنوان کانکتورهای ماده و کانکتورهای نر تولید می شوند. سبد محصولات ما شامل کانکتورهای D-subminiature (که به عنوان کانکتورهای D-sub نیز شناخته می شوند) است که برای ارائه یک راه حل مقرون به صرفه برای ایجاد اتصالات ایمن و قابل اعتماد در مدارهای با چگالی بالا در برنامه های پیچیده طراحی شده اند. کانکتورهای D-Subminiature استاندارد ما با گواهی MIL-DTL-24308 در دسترس هستند. کانکتورهای D-Shaped ما تحت خانواده های برتر محصول ما تولید می شوند: AMP، AMPLIMITE، AMPMODU و Raychem

کانکتور Centronics دارای یک میله پلاستیکی در مرکز بدنه کانکتور است که پین های تماس را نگه می دارد. بدنه کانکتور اغلب به رنگ مشکی و آبی است.

TE 5229912-1 کانکتور جایگزین، کیت کانکتور IDC D-Sub، پلاگ 50 پین، سیگنال، گام 2.16 میلی‌متر 0

ویژگی های محصول

تعداد موقعیت ها: 14 | 36 | 50 | 64 | 68 | 80
نوع کانکتور و محفظه: دوشاخه
سیستم کانکتور: کابل به برد | کابل به کابل | کابل به پنل
نوع نصب کانکتور: نصب کابل (آزاد)
فاصله مرکز به مرکز (گام): 2.16 میلی متر [.085 اینچ]

ویژگی های نوع محصول

نوع کانکتور و محفظه دوشاخه
سیستم کانکتور کابل به برد | کابل به کابل | کابل به پنل
نوع محصول کانکتور کیت کانکتور
کانکتور و تماس به سیم و کابل
نوع محصول کانکتور کیت کانکتور

ویژگی های پیکربندی

سازگار با نوع سیم و کابل سیم مجزا | کابل روکش گرد
تعداد ردیف ها 2
تعداد موقعیت ها 14 | 36 | 50 | 64 | 68 | 80
سازگار با نوع سیم و کابل سیم مجزا | کابل روکش گرد
تعداد ردیف ها 2

ویژگی های بدنه

جنس پوشش ترکیب قالب گیری ABS | پلی اتیلن | اکسید پلی فنیلن | ترموپلاستیک
مشخصات کانکتور استاندارد
جنس درج ترکیب قالب گیری ABS
زاویه خروج کابل (درجه) 90 | 180
رنگ اصلی محصول مشکی
جنس شیلد فولاد کربنی
جنس آبکاری شیلد نیکل

ویژگی های تماس

ضخامت جنس آبکاری ناحیه جفت گیری تماس (میکرواینچ) 30
جنس آبکاری ناحیه جفت گیری تماس طلا (Au) | طلا یا فلش طلا
جنس پایه تماس آلیاژ مس | برنز فسفر
ضخامت جنس آبکاری ناحیه جفت گیری تماس .76 میکرومتر [.30 میکرواینچ]
جنس زیرآبکاری تماس پالادیوم نیکل
رتبه جریان تماس (حداکثر) (A) .5 | 1 | 3.5
گزینه های تماس نصب شده | عرضه شده - نصب نشده

ویژگی های خاتمه

روش خاتمه به سیم و کابل جابجایی عایق (IDC)

اتصال مکانیکی

نگهداری جفت گیری با
اندازه نخ 4-40 | 4-40 UNC 2B
نوع نگهداری جفت گیری قفل بافتی | قفل پیچ
نوع نصب کانکتور نصب کابل (آزاد)

ویژگی های محفظه

جنس محفظه اکسید پلی فنیلن | ترموپلاستیک
فاصله مرکز به مرکز (گام) 2.16 میلی متر [.085 اینچ]

ابعاد

محدوده قطر عایق سازگار (اینچ) .029 – .045 | .045
محدوده قطر عایق کابل سازگار (میلی متر) 1.14 | 6.35 – 12.7 | 8.89 – 15.88 | 8.89 – 10.8 | 10.8 – 12.7 | 11.43 – 13.97
محدوده قطر عایق کابل سازگار (اینچ) .045 | .25 – .5 | .35 – .625 | .35 – .425 | .425 – .5 | .45 – .55
محدوده قطر عایق سازگار (میلی متر) 1.14
اندازه سیم (AWG) 24 | 26 | 26 – 24 | 27 | 28
قطر عایق سازگار (حداکثر) 1.14 میلی متر [.045 اینچ]
اندازه سیم رشته ای (AWG) 24 | 26 | 27 | 28
اندازه سیم رشته ای (mm²) .09 | .1 | .14 | .33
قطر کابل سازگار (حداکثر) (میلی متر) 10.8 | 12.7 | 15.88
قطر کابل سازگار (حداکثر) (اینچ) .425 | .5 | .625
اندازه سیم جامد (mm²) .13 – .32
قطر عایق سازگار (حداکثر) (میلی متر) 1.14
اندازه سیم جامد (AWG) 26 – 24
اندازه سیم رشته ای (AWG) 24 | 26 | 27 | 28
اندازه سیم (AWG) 24 | 26 | 26 – 24 | 27 | 28
اندازه سیم رشته ای (mm²) .09 | .1 | .14 | .33
اندازه سیم جامد (AWG) 26 – 24
