TE 229975-1 کانکتور جایگزین، کانکتور 50 / 64 پین D شکل، مادگی، کانکتورهای اتصال CHAMP

TE 229975-1 کانکتور جایگزین، کانکتور 50 / 64 پین D شکل، مادگی، کانکتورهای اتصال CHAMP
TE 229975-1 Replacement Connector, 50 / 64 Position D-Shaped Connector, Receptacle, CHAMP Docking Connectors
TE 229975-1 کانکتور جایگزین، کانکتور 50 / 64 پین D شکل، مادگی، کانکتورهای اتصال CHAMP TE 229975-1 کانکتور جایگزین، کانکتور 50 / 64 پین D شکل، مادگی، کانکتورهای اتصال CHAMP TE 229975-1 کانکتور جایگزین، کانکتور 50 / 64 پین D شکل، مادگی، کانکتورهای اتصال CHAMP TE 229975-1 کانکتور جایگزین، کانکتور 50 / 64 پین D شکل، مادگی، کانکتورهای اتصال CHAMP TE 229975-1 کانکتور جایگزین، کانکتور 50 / 64 پین D شکل، مادگی، کانکتورهای اتصال CHAMP TE 229975-1 کانکتور جایگزین، کانکتور 50 / 64 پین D شکل، مادگی، کانکتورهای اتصال CHAMP

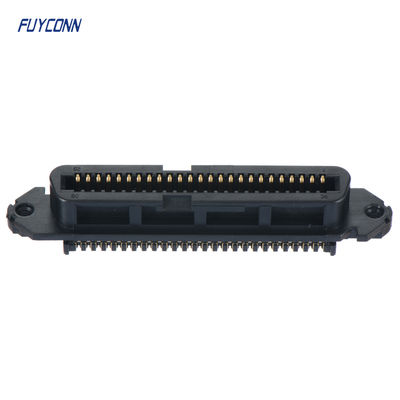

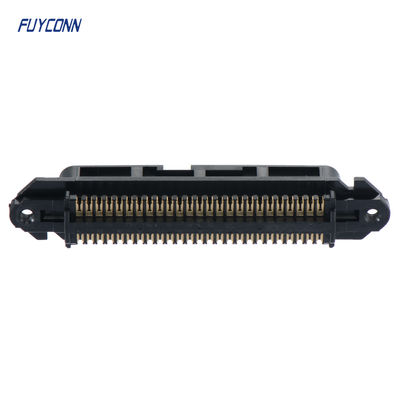

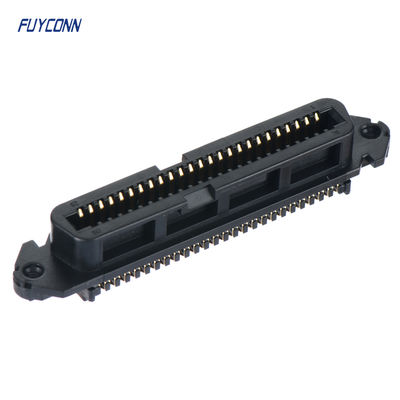

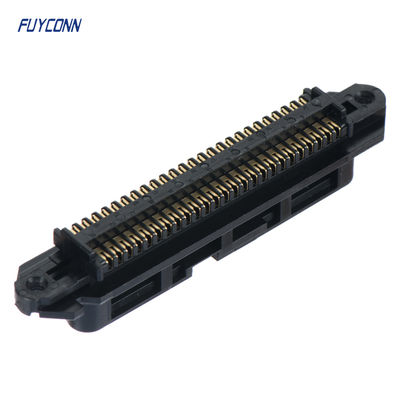

تصویر بزرگ :  TE 229975-1 کانکتور جایگزین، کانکتور 50 / 64 پین D شکل، مادگی، کانکتورهای اتصال CHAMP

جزئیات محصول:
محل منبع: چین
نام تجاری: FUYCONN
گواهی: UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
شماره مدل: FUY57146
پرداخت:
مقدار حداقل تعداد سفارش: 1000 عدد
قیمت: قابل مذاکره
جزئیات بسته بندی: سینی وکیوم + کارتن
زمان تحویل: 7-10 روز
شرایط پرداخت: T/T یا PayPal
قابلیت ارائه: 1 میلیون در ماه
مخاطب

TE 229975-1 کانکتور جایگزین، کانکتور 50 / 64 پین D شکل، مادگی، کانکتورهای اتصال CHAMP

شرح
نام محصول: کانکتور Centronics خط تولید: کانکتور قهرمان
تایپ کنید: رابط IDC centronic سبک اتصال: ظرف
شماره ترمینال: 50 / 64 پین جنس: زن
زمین: 2.16 میلی متر تعویض: TE 229975-1
برجسته کردن:

کانکتور Centronics با 50 پین D شکل,کانکتور اتصال CHAMP 64 پین,کانکتور Centronics مادگی D شکل

,

64 position CHAMP docking connector

,

D-shaped receptacle Centronics connector

TE 229975-1 کانکتور جایگزین، کانکتور D شکل 50 / 64 پین، سوکت، کابل به کابل / کابل به پنل، کانکتورهای داکینگ CHAMP

کانکتورهای D شکل یک اتصال الکتریکی را در یک پوسته فلزی که به شکل "D" ساخته شده است، فراهم می کنند.کانکتورهای D ما کانکتورهای پین و سوکت فشرده ای هستند که برای انتقال برق و سیگنال در تجهیزات ارتباطی، به ویژه در بسته های با چگالی بالا طراحی شده اند. این کانکتورها معمولاً برای اتصال مانیتورهای کامپیوتر به رایانه های شخصی و همچنین برای اتصال دستگاه های جانبی استفاده می شوند. کانکتورهای D شکل ما می توانند الزامات عملکردی سختگیرانه برنامه های تجاری و نظامی را برآورده کنند. ما کانکتورهای DB9 (کانکتور dsub 9 پین)، کانکتورهای DB15 (کانکتور dsub 15 پین) و DB25 (کانکتور dsub 25 پین) را تولید می کنیم. کانکتورهای D شکل ما به عنوان کانکتورهای ماده و کانکتورهای نر تولید می شوند. سبد محصولات ما شامل کانکتورهای D-subminiature (که به عنوان کانکتورهای D-sub نیز شناخته می شوند) است که برای ارائه یک راه حل مقرون به صرفه برای ایجاد اتصالات ایمن و قابل اعتماد در مدارهای با چگالی بالا در برنامه های پیچیده طراحی شده اند. کانکتورهای D-Subminiature استاندارد ما با گواهی MIL-DTL-24308 در دسترس هستند. کانکتورهای D شکل ما تحت خانواده های برتر محصول ما تولید می شوند: AMP، AMPLIMITE، AMPMODU و Raychem


پارامترهای فناوری
TE 229975-1 کانکتور جایگزین، کانکتور 50 / 64 پین D شکل، مادگی، کانکتورهای اتصال CHAMP 0

توضیحات تفصیلی:

  • تعداد موقعیت ها: 50 | 64

  •

  • نوع کانکتور و محفظه: سوکت

  •

  • سیستم کانکتور: کابل به کابل |

  • کابل به پنل

  •

  • نوع نصب کانکتور: نصب کابل

  • (آویزان آزاد) | نصب پنل

  •

  • خط مرکزی (گام): 2.16 میلی متر [.085 اینچ]





ویژگی های نوع محصول

  • نوع کانکتور و محفظه سوکت

  • سیستم کانکتور کابل به کابل

  • نوع محصول کانکتور مونتاژ کانکتور

  • کانکتور و تماس به چه چیزی ختم می شود: سیم و کابل

ویژگی های پیکربندی

  • تعداد موقعیت ها 50 | 64

  • تعداد ردیف ها 2

  • سازگار با نوع سیم و کابل سیم مجزا | کابل روبانی | کابل ژاکت گرد

ویژگی های بدنه

  • رنگ اصلی محصول مشکی

  • فاصله خط مرکزی کابل روبانی 2.16 میلی متر [.85 اینچ]

  • جنس پوشش ترموپلاستیک

  • مشخصات کانکتور کم | استاندارد

ویژگی های تماس

  • ضخامت مواد آبکاری ناحیه جفت گیری تماس (میکرواینچ) فلش گلد

  • جنس زیرلایه تماس نیکل پالادیوم

  • مواد آبکاری ناحیه جفت گیری تماس طلا (Au) | فلش گلد

  • جنس پایه تماس آلیاژ مس | برنز فسفر

  • ضخامت مواد آبکاری ناحیه جفت گیری تماس .76 میکرومتر [.30 میکرواینچ]

  • مواد آبکاری ناحیه ترمینال تماس سیم فلش گلد

  • رتبه جریان تماس (حداکثر) (A) 1 | 3.5

  • گزینه های تماس نصب شده

ویژگی های خاتمه

  • روش خاتمه به سیم و کابل جابجایی عایق (IDC)

اتصال مکانیکی

  • نگهداری جفت گیری با

  • اندازه نخ 4-40 UNC 2B | M3

  • نوع نگهداری جفت گیری پیچ قفل

  • نوع نصب کانکتور نصب کابل (آویزان آزاد)

ویژگی های محفظه

  • جنس محفظه اکسید پلی فنیلن | اکسید پلی فنیلن | ترموپلاستیک

  • خط مرکزی (گام) 2.16 میلی متر [.085 اینچ]

ابعاد

  • اندازه سیم جامد (mm2) .05 – .13 | .13 – .32

  • قطر عایق سازگار (حداکثر) (mm) 1.14 | 1.15

  • قطر عایق سازگار (حداکثر) (اینچ) .045

  • اندازه سیم جامد (AWG) 26 – 24 | 30 – 26

  • اندازه سیم رشته ای (AWG) 24 | 26 | 27 | 28

  • اندازه سیم رشته ای (mm2) .08 | .09 | .1 | .14 | .33

  • اندازه سیم (AWG) 24 | 26 | 26 – 24 | 27 | 28 | 30 – 26

شرایط استفاده

  • محدوده دمای عملیاتی (°C) -55 – 105 | -40 – 75

  • محدوده دمای عملیاتی (°F) -67 – 221 | -40 – 167

عملکرد/کاربرد

  • محافظت شده خیر

  • کاربرد مدار سیگنال





ویژگی های نوع محصول

  • نوع کانکتور و محفظه دوشاخه

  • سیستم کانکتور کابل به کابل

  • نوع محصول کانکتور مونتاژ کانکتور

  • کانکتور و تماس به چه چیزی ختم می شود: سیم و کابل

ویژگی های پیکربندی

  • تعداد موقعیت ها 14 | 24 | 36 | 50 | 64

  • تعداد ردیف ها 2

  • سازگار با نوع سیم و کابل سیم مجزا | کابل روبانی | کابل ژاکت گرد

ویژگی های بدنه

  • رنگ اصلی محصول مشکی

  • فاصله خط مرکزی کابل روبانی 1.27 میلی متر [.05 اینچ]

  • جنس پوشش ترموپلاستیک

  • مشخصات کانکتور کم | استاندارد

ویژگی های تماس

  • ضخامت مواد آبکاری ناحیه جفت گیری تماس (میکرواینچ) 30

  • جنس زیرلایه تماس نیکل پالادیوم

  • مواد آبکاری ناحیه جفت گیری تماس طلا (Au) | فلش گلد

  • جنس پایه تماس آلیاژ مس | برنز فسفر

  • ضخامت مواد آبکاری ناحیه جفت گیری تماس .76 میکرومتر [.30 میکرواینچ]

  • مواد آبکاری ناحیه ترمینال تماس سیم فلش گلد

  • رتبه جریان تماس (حداکثر) (A) 1 | 3.5

  • گزینه های تماس نصب شده

ویژگی های خاتمه

  • روش خاتمه به سیم و کابل جابجایی عایق (IDC)

اتصال مکانیکی

  • نگهداری جفت گیری با

  • اندازه نخ 4-40 UNC 2B | M3

  • نوع نگهداری جفت گیری پیچ قفل

  • نوع نصب کانکتور نصب کابل (آویزان آزاد)

ویژگی های محفظه

  • جنس محفظه اکسید پلی فنیلن | اکسید پلی فنیلن | ترموپلاستیک

  • خط مرکزی (گام) 2.16 میلی متر [.085 اینچ]

ابعاد

  • اندازه سیم جامد (mm2) .05 – .13 | .13 – .32

  • قطر عایق سازگار (حداکثر) (mm) 1.14 | 1.15

  • قطر عایق سازگار (حداکثر) (اینچ) .045

  • اندازه سیم جامد (AWG) 26 – 24 | 30 – 26

  • اندازه سیم رشته ای (AWG) 24 | 26 | 27 | 28

  • اندازه سیم رشته ای (mm2) .08 | .09 | .1 | .14 | .33

  • اندازه سیم (AWG) 24 | 26 | 26 – 24 | 27 | 28 | 30 – 26

شرایط استفاده

  • محدوده دمای عملیاتی (°C) -55 – 105 | -40 – 75

  • محدوده دمای عملیاتی (°F) -67 – 221 | -40 – 167

عملکرد/کاربرد

  • محافظت شده خیر

  • کاربرد مدار سیگنال
