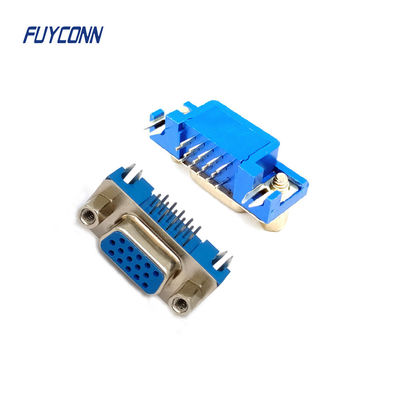

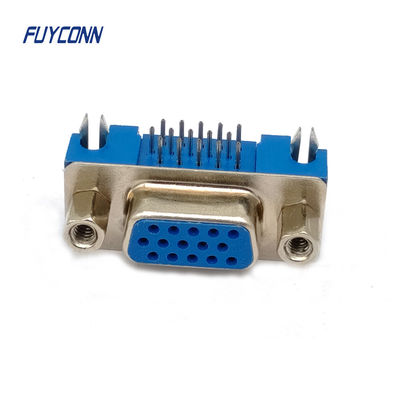

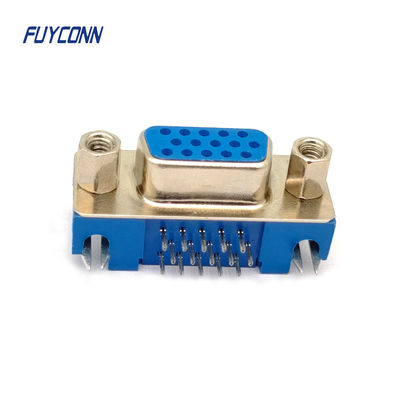

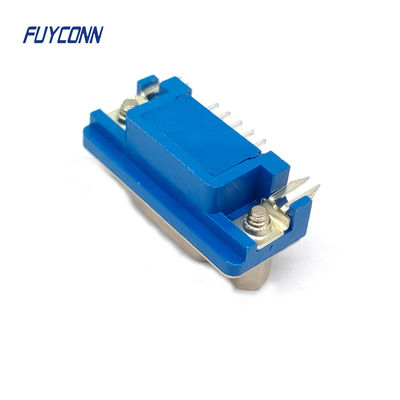

اتصال دهنده های D-sub 15Pin با چگالی بالا PCB زاویه راست زنانه HD DB

3 ردیف کانکتور D-SUB با چگالی بالا HD 15 پین، (3.08 میلی متر) کانکتور PCB D-SUB با زاویه راست 15 پین زن. کانکتورهای نوع D معمولاً از دو ردیف اتصالات موازی و گاهی اوقات بیشتر تشکیل می شوند. کانکتورها دارای یک پوسته فلزی با فرمت D هستند که استحکام مکانیکی و غربالگری محدودی را فراهم می‌کند - پوسته‌های فلزی دوشاخه و سوکت برای ایجاد غربالگری در تماس هستند.

کانکتورهای نصب پانل معمولاً با استفاده از مهره هایی که دارای رزوه اضافی هستند، به پانل ثابت می شوند و به کانکتور جفت کننده اجازه می دهند برای جلوگیری از شل شدن محکم شوند. کانکتورهای رایگان می توانند دارای پوسته های پشتی باشند که غربالگری را ارائه می دهند و می توانند به صفحه کابل متصل شوند، یا اگر پلاستیکی باشند، محافظت می کنند. تسکین فشار روی کابل نیز ارائه شده است.

پین ها در انواع رابط های معمولی با دو ردیف پین (مثلاً 9، 15، 25 و 37 جهت) تقریباً 0.108 اینچ (2.74 میلی متر) با ردیف هایی با فاصله 0.112 اینچ (2.84 میلی متر) از هم فاصله دارند. تعداد پین های بالا و تراکم پین های بالاتر را می توان با استفاده از ردیف های بیشتر پین به دست آورد.
